【資料救援成功案例】

WD 外接式硬碟 WD50NDZW 5TB SMR 硬碟電路板全毀之高難度資料救援技術解析

前言

在資料救援實務中，WD（Western Digital）外接式硬碟一直是高難度案例的常見品牌之一，尤其是 WD50NDZW 5TB 此類採用 SMR 疊覆磁軌技術 並整合 USB 控制晶片與加密機制 的型號，一旦發生硬體故障，若未使用正確的專業流程處理，極容易造成資料永久遺失。

本案例為一顆 WD 外接式硬碟完全無法通電、電路板全損 的重度故障案例，經完整的硬體修復、韌體解密與精密參數校正後，最終成功救回 99% 以上磁區資料。以下將完整說明此次 WD 硬碟資料救援的技術細節與處理流程。

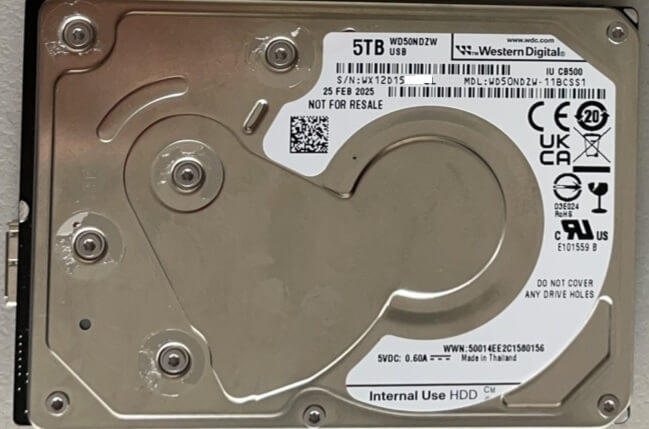

一、硬碟基本資訊與故障狀況說明

品牌 / 型號：WD 外接式硬碟
內部硬碟型號：WD50NDZW
容量：5TB
磁碟技術：SMR（Shingled Magnetic Recording，疊覆磁軌）
故障現象：
- 通電後完全無反應
- 電路板無電流、無啟動跡象
- 電腦無法辨識裝置
- 資料完全無法讀取

經初步檢測確認，電路板已完全損壞，屬於典型的 PCB + 韌體 + 加密複合型故障，非單純更換零件即可解決。

二、電路板全損的關鍵技術難點

1. WD USB 電路板 BGA 加密晶片限制

WD 外接式硬碟與一般 SATA 硬碟不同，其 USB 控制晶片內含硬體層級加密，且每一顆硬碟的 加密金鑰唯一。
因此：

不可直接更換整片電路板
必須 移植原電路板上的 BGA 加密晶片
移植失敗即造成資料永久加密無法解讀

本案例需進行 高風險 BGA 晶片移植作業，對焊接溫控與對位精度要求極高。

三、SMR 疊覆磁軌硬碟的特殊處理方式

WD50NDZW 採用 SMR 疊覆磁軌技術，其最大特性為：

磁軌彼此重疊
寫入時會影響相鄰磁區
翻譯器（Translator）會 動態重建磁區對應表

核心風險

若硬碟在未鎖定翻譯器狀態下反覆啟動或嘗試讀取，將導致：

邏輯磁區位址錯亂
檔案系統永久破壞
即使硬體修好也無法還原資料結構

對策

在本案例中，工程師於啟動階段即：

強制鎖定活動翻譯器
阻止 SMR 重寫行為
確保原始磁區對應表完整保留

這是 SMR 硬碟資料救援的關鍵成功因素之一。

四、ROM 加密與韌體解密處理

WD50NDZW 的 ROM 韌體亦為加密狀態，包含：

磁頭參數
校正數據
磁區轉換規則
加密驗證資訊

處理流程包含：

從原硬碟擷取 ROM 區資料
進行韌體層級解密
修復受損模組
重建可讀取的服務區（SA）

此步驟需搭配 專業資料救援設備與 WD 專用指令集，一般軟體或坊間工具完全無法完成。

五、讀寫頭更換與快速參數校正

由於硬碟曾歷經異常狀態，為確保穩定讀取：

執行 讀寫頭總成更換
進行磁頭匹配與微調
快速修正韌體參數
重新校正伺服資訊（Servo）

完成後，硬碟才進入 短時間穩定可讀狀態，必須立即進行資料鏡像。

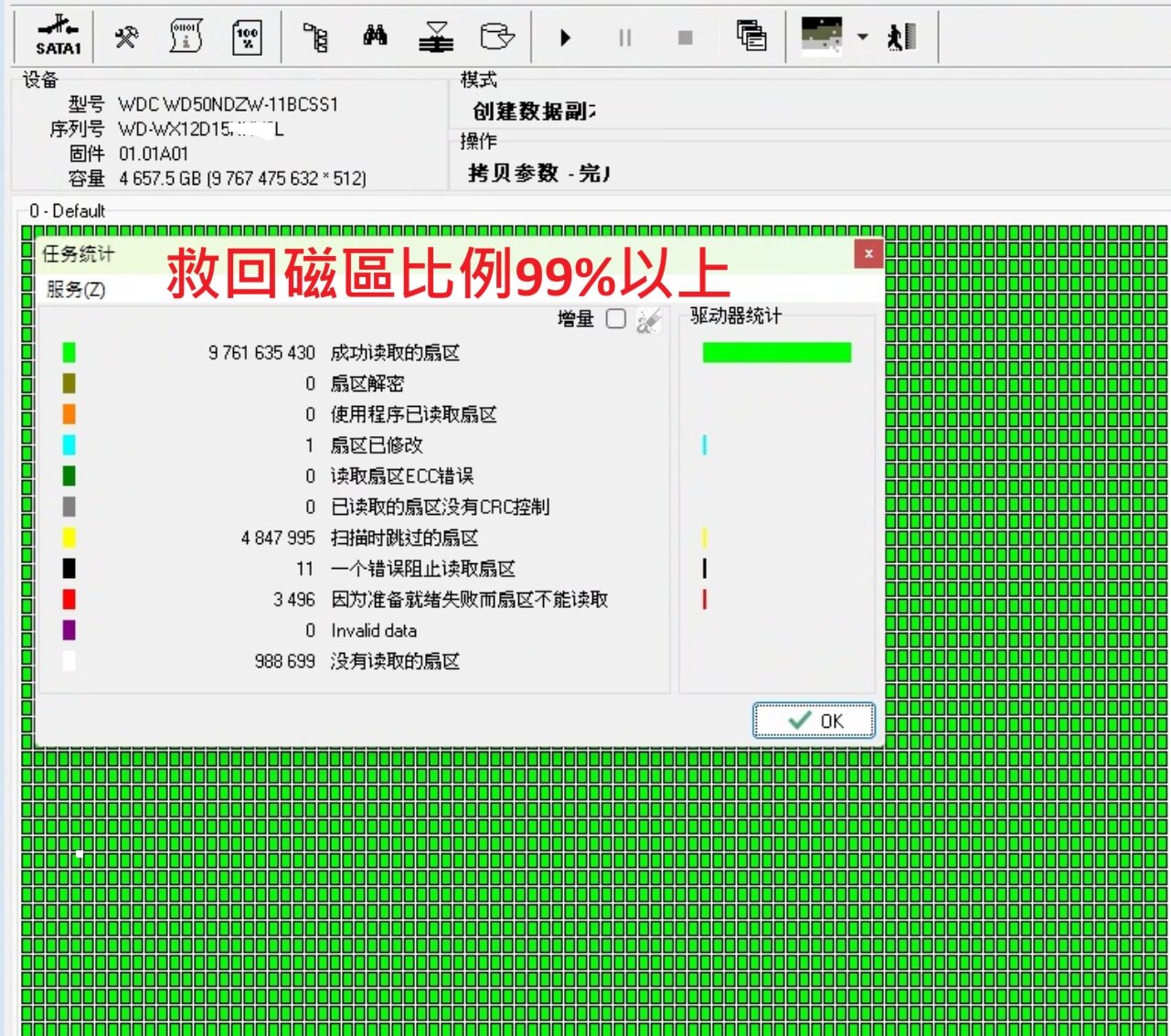

六、磁區鏡像與資料救援結果

在硬碟狀態最佳時間內：

採用 只讀模式進行磁區鏡像
避免任何寫入行為
依 SMR 特性調整讀取順序

最終成果

成功鏡像磁區比例：99% 以上
檔案結構完整
主要資料皆可正常開啟

此成果在 WD SMR 外接硬碟電路板全毀案例中屬極高成功率。

七、結論與專業建議

WD 外接式硬碟（尤其是 WD50NDZW 5TB）一旦發生：

無法通電
電路板損壞
USB 加密晶片故障

切勿自行更換電路板或反覆嘗試通電，否則將導致：

加密金鑰遺失
SMR 翻譯器重建
資料永久不可逆損壞

選擇具備 WD 韌體解密、BGA 晶片移植、SMR 專業處理能力 的資料救援團隊，是成功救回資料的唯一正確途徑。
